Przecinarki do pracy automatycznej w liniach wytłaczania
– umożliwiają ucinanie rur lub innych profili na dowolną, zadeklarowaną długość.
W zależności od rodzaju i wymiarów wytłaczanego profila stosuje się różne rozwiązania technologiczne: od prostej ucinarki nożowej, poprzez przecinarkę poprzeczną, przecinarkę poprzeczną o przesunięciem bocznym do przecinarki obiegowej (z opcją fazowania).
Wszystkie przecinarki przystosowane są do pracy ciągłej w zautomatyzowanych liniach wytłaczarskich i są wyposażone w odciąg wiórów.

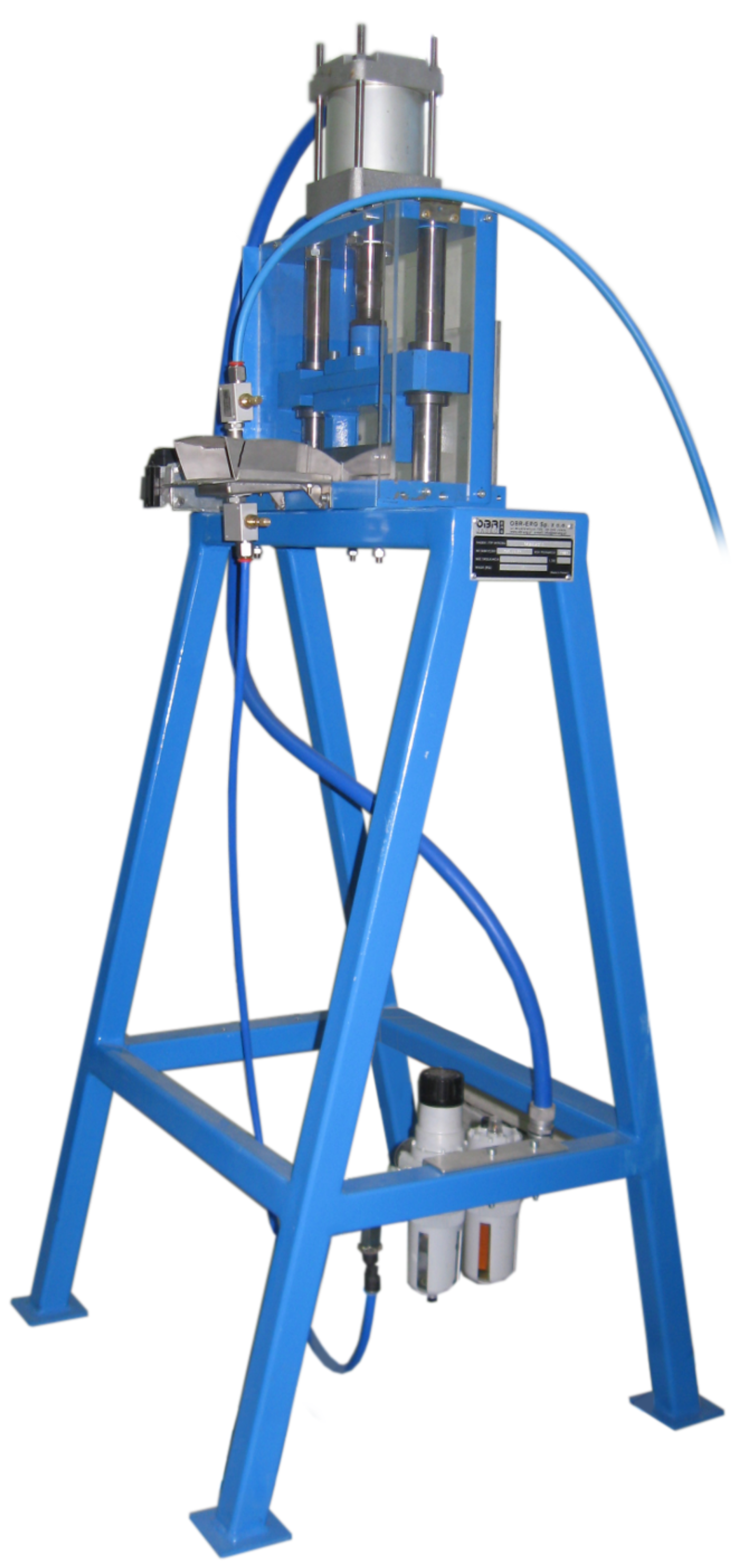

Ucinarka gilotynowa
Najprostsze rozwiązanie do cięcia bardzo małych profili lub profili z cienką ścianką.

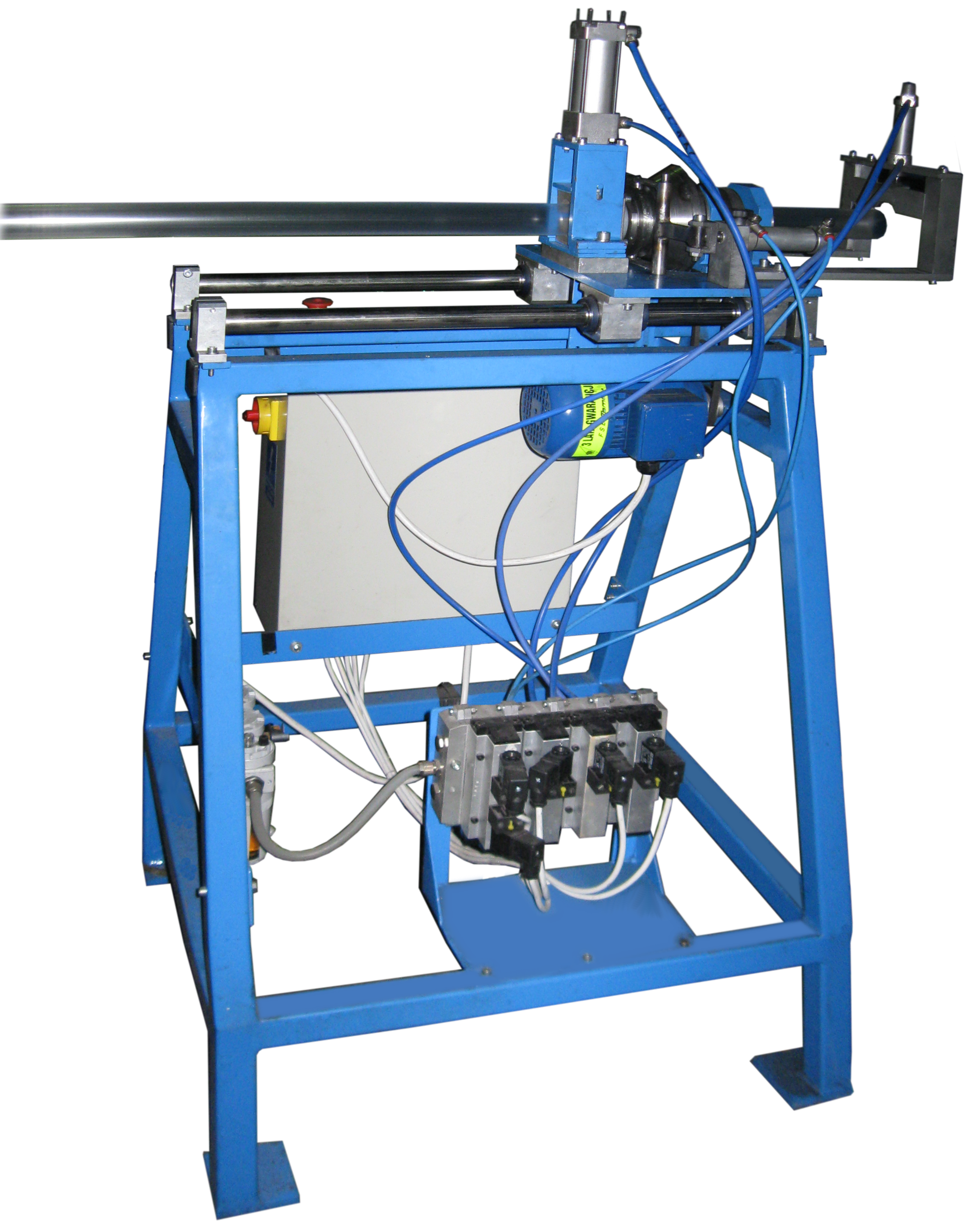

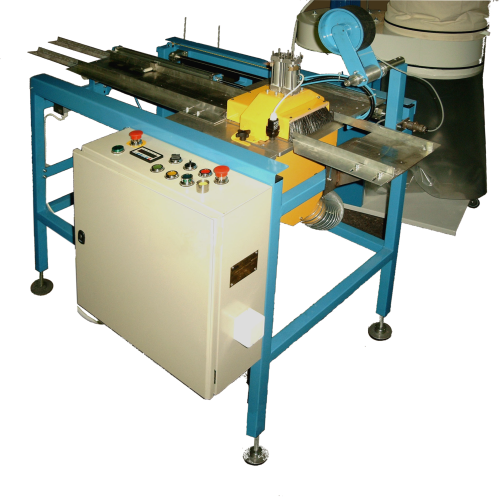

Przecinarka poprzeczna do profili
Przecinarka jest elementem składowym linii technologicznej do produkcji profili z tworzyw sztucznych. Sprzęgnięcie z odciągiem umożliwia wykorzystanie ruchu gąsienic odciągu do przesuwania zespołu tnącego ucinarki z szybkością wytłaczanego, ciętego profilu. Umożliwia to cięcie delikatnych profili. Sterowanie ucinarką z układu sterowania linią lub indywidualnie. Ucinarka wyposażona jest w odciąg wiórów powstających z odcinanego profilu.
| Opis techniczny | |
| Max. szerokość profilu | 60 mm |
| Max. szerokość odciąganego profilu | 600 mm |
| Moc napędu | 2 kW |
| Zapotrzebowanie powietrza | 30 dm |
| Wymiary | |
| Długość | 2500 mm |
| Wysokość | 1950 mm |
| Szerokość | 1600 mm |
| Waga | 800 kg |

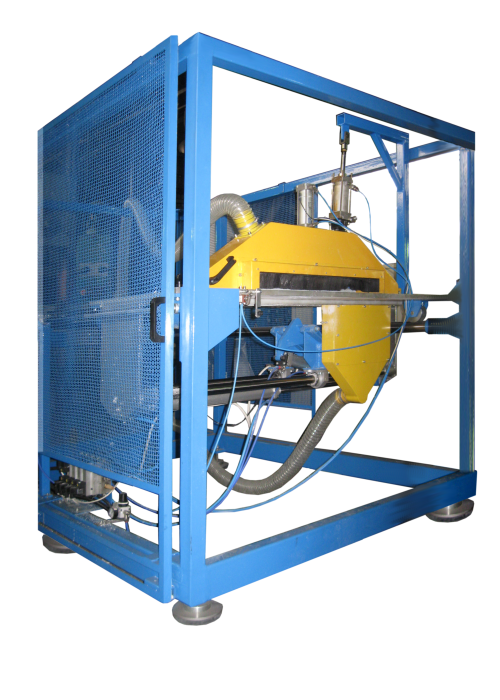

Przecinarka poprzeczna z ruchem bocznym do profili P-600
Przecinarka przeznaczona do zamontowania z pozostałymi urządzeniami linii technologicznej do wytłaczania profili z tworzyw sztucznych. Służy do ich odcinania w czasie procesu tłoczenia. Narzędzie tnące przesuwa się równocześnie z ciętym, wytłaczanym profilem. Zależnie od szerokości ciętego profilu wykonuje również ruch boczny, którego wielkość jest regulowana od 0-600 mm. Przesuw równoczesny z wytłaczanym profilem jest realizowany poprzez sprzężenie z odciągiem lub może być zastosowany indywidualny napęd. Długość odcinania sterowana indywidualnie lub z układu sterowania technologiczną linią wytłaczania. Przecinarka wyposażona jest w odciąg wiórów powstałych w czasie cięcia.
| Opis techniczny | |
| Max. szerokość profilu | 260 mm |
| Powietrze sprężynowe | 0,5 – 0,6 MPa |
| Zapotrzebowanie powietrza | 22 dni |
| Prędkość wytłaczania | V = 4 m/min |
| Długość | 1940 mm |
| Wysokość | 1600 mm |
| Szerokość | 1550 mm |
| Waga | 400 kg |

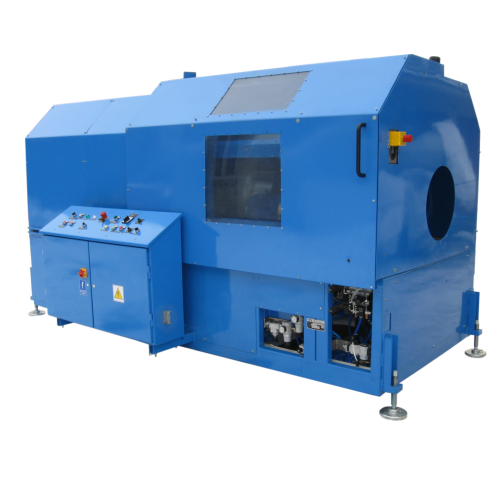

Przecinarka obiegowa do rur
Przecinarka obiegowa jest urządzeniem przeznaczonym do cięcia rur o dużych średnicach lub gdy jest wymagane cięcie połączone z fazowaniem. Narzędzie tnąco – fazujące przesuwa się równocześnie z ciętą, wytłaczaną rurą. Przesuw równoczesny z wytłaczaną rurą jest realizowany dzięki przeniesieniu napędu przez samą rurę, wsparte przez zastosowany dodatkowo siłownik. Długość odcinania sterowana indywidualnie lub z układu sterowania technologiczną linią wytłaczania. Przecinarka wyposażona jest w odciąg wiórów powstałych w czasie cięcia.
| Techniczne informacje o pile obiegowej | |||
| Typ | PO-160 | PO-315 | PO-450 |
| Zastosowanie | Do cięcia i fazowania rur | ||
| Długość | 1900 | 3550 | 4250 |
| Szerokość | 1000 | 1750 | 2250 |
| Wysokość | 1500 | 1750 | 2100 |
| Średnica profilu (mm) | Ø63 - 160 | Ø90 - 350 | Ø200 – 450 |
| Moc zainstalowania (kW) | 5 | 7 | 8 |
| Wymagane ciśnienie powietrza (MPa) | 0,6 | 0,6 | 0,6 |
